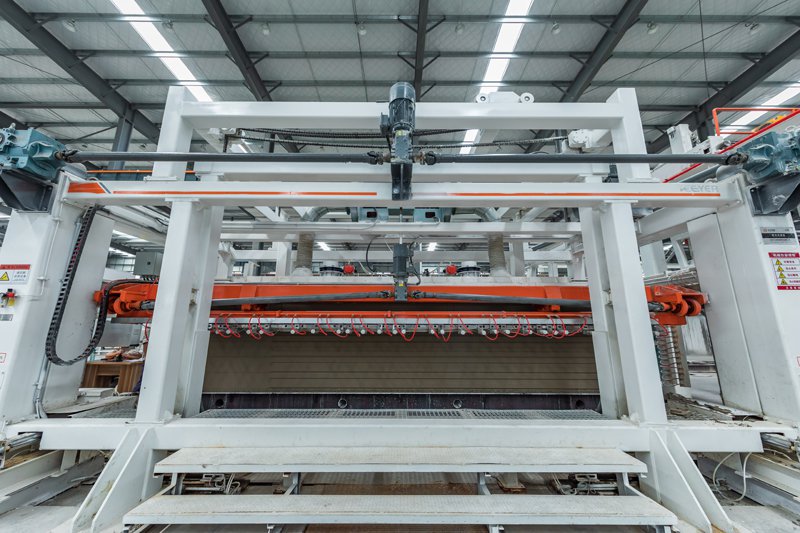

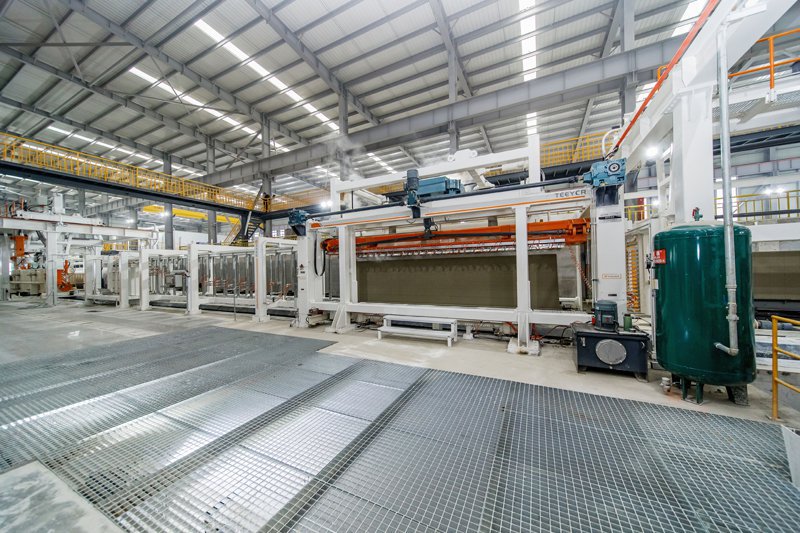

Cortadora de bloques de concreto

La cortadora de bloques de concreto consta de un dispositivo de corte vertical y otro de corte horizontal para poder cortar los bloques por las 6 caras.De esta forma se logra un corte de precisión que se adapta a las medidas requeridas.

Características
1. La estructura sencilla y práctica de esta cortadora de concreto permite una instalación y un mantenimiento fáciles.

2. Tras ser inclinado, el bloque de hormigón en bruto se coloca verticalmente con una anchura de 600 mm y una altura de 1.200 mm, permitiendo un alambre de corte más corto. Al no ser tan largo, este no se rompe tan fácilmente y ofrece un corte más preciso.

3. El carro lleva la torta y la placa lateral a través del dispositivo de corte horizontal fijo y se detiene bajo el dispositivo de corte vertical con suma precisión.El dispositivo intercambiador de corte eleva la torta y la placa lateral para proceder al corte vertical. Durante el corte vertical, el dispositivo de tensión del cilindro se moverá hacia atrás y adelante. Todos los alambres de corte se ven reforzados por el cilindro de aire comprimido.

4. Nuestra máquina para cortar concreto viene equipada con un sistema de control basado en PLC y una estación de operación manual.

5. La velocidad de corte es ajustable y lo suficiente alta como para cumplir con el requisito de gran capacidad.

Componentes de la máquina de corte
1. Unidad de corte en tiras
2. Unidad de cizalla
3. Mesa de corte
4. Riel de guía

Especificaciones técnicas de la máquina de corte
1. El equipo de corte se construye de acuerdo con la norma industrial JC/T921-2003.
2. La precisión dimensional de la pieza cortada cumple con la norma nacional.
3. La máquina corta las seis superficies de la pieza en bruto.
4. Posee una estructura estable que asegura el alto nivel de precisión de corte. Esto ayuda a evitar daños en los cloques causados por las vibraciones mecánicas durante el transporte. Opera de forma fluida.
5. Los bloques o paneles de hormigón celular se cortan en trozos exactos según la norma GB / T11968-1997.
6. La presión del cilindro de gas, la frecuencia de oscilación y la velocidad de corte se pueden ajustar. Durante el corte, utiliza un cilindro de gas para controlar la tensión del alambre de acero. Además, el bastidor puede girar en dos direcciones.
7. Los moldes se vuelcan y los recortes se reciclan mediante lavado.
8. La máquina de corte viene con tres modos de control: manual, semiautomático y automático.

Exterior de la máquina de corte
1. Presenta una superficie suave, limpia y con pintura de color homogéneo.
2. Enchapado de alta calidad de color uniforme y firmemente adherido.
3. Las soldaduras se apegan a las normas nacionales relacionadas.
4. Está libre de daños mecánicos
5. Tanto la placa de identificación como la de la marca son visibles y están correctamente colocadas.

Parámetros técnicos

No Ítem Unidad Especificaciones Nota
JOF4.2M JQF4.8M JQF6.0M
1 Capacidad de producción m3/año 10×104~ 15×104 20×104~25×104 30×104~35×104 Producción anual
2 Dimensiones del bloque en bruto m 4.2 ×1.2 ×0.6 4.8 ×1.2 ×0.6 6.0 ×1.2 ×0.6
3 Precisión de corte mm ±2, ±1, ±1 ±2, ±1, ±1 ±2, ±1, ±1 Largo, ancho, alto
4 Duración de corte Min/molde ≤5 ≤6 ≤6
